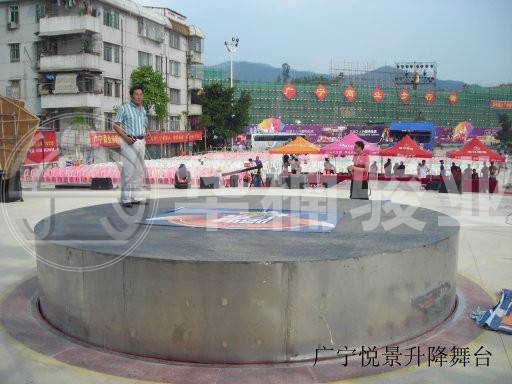

升降舞臺跟節目、表演類使用得較多，升降舞臺和燈光舞美道具將組成一場視覺盛宴，給觀眾朋友們帶來不一樣的感受，下面華楠駿業小編給大家介紹一下關于升降舞臺的設計原理有哪些?

為滿足當代觀眾的需求，求得的效果，舞臺上除了燈光、音響外，舞臺機械尤為重要。舞臺上設有吊桿、吊點、燈光渡橋、燈光吊籠、防火幕，臺下設有升降臺、車臺、轉臺、升降樂池等，有的升降臺中配套轉臺，或轉臺中有升降臺。它具有快速遷換布景、滿足舞臺工藝布置的需要、滿足舞美設計和劇目編導人員的需要、制造特殊的氣氛和效果、根據表演的需求改變舞臺形式等作用。本文主要是對舞臺升降技術中的1種形式的液壓升降臺進行設計，常用升降舞臺構比較

液壓升降臺采用液壓技術，升降平穩、噪音低。

垂直絲杠升降臺采用絲杠傳動方式，實現雙層臺面的升降。根據需要可多塊組成升降臺群，能在行程范圍內組成不同的臺階，滿足會議和演出的需要，是在舞臺上搭設亭、臺、樓、閣的理想道具。

水平絲杠升降臺該結構的升降臺具有土建量小、所需基坑淺、行程大，運行平穩，噪音低定位準確、造價低等優點。采用水平絲杠傳動，通過剪叉結構實現臺面的升降運動，在行程范圍內可任意停止。

鏈條式升降臺有良好的導向機構，保證設備運行時無傾斜。

齒輪齒條式升降臺傳動，造價高。

螺旋器升降臺具有普通升降臺的全部功能，主要特點是設備占用基坑小，行程大。設備高度僅200～500 l’nln，行程可達14 m。當舞臺建在2層以上的建筑物時，因空間受到限制時尤為適合。

升降舞臺機構采用剪叉結構達到放大行程的效果，而且要求基坑較淺，從而可節約投資。液壓缸左右對稱布置，工作時總體水平方向所受合力為零;使得臺面水平方向不發生運動，只是垂直方向的往復運動。上下方向設置有高低位行程開關，可保證升降高度。

升降舞臺該臺面采用桁架機構可滿足整體剛度的要求，保證人踩上去不會產生晃動和腳底不實的感覺。當臺面比較窄時，可并列設置2組桁架;當臺面比較寬的時候，要采用多個并列;一般情況下間距為400～500 l’nln。

液壓傳動系統工作原理：雙液壓缸同步調速回路。液壓泵啟動，當三位四通電磁閥打到K.M1端時，壓力油經過分流閥均勻的進入2個液壓缸，推動2個活塞桿同步上升;回油時經過調速閥回油箱，從而控制2個活塞桿上升速度。當三位四通電磁閥打到KM2端時，壓力油經調速閥進入2個液壓缸，推動活塞同步下降，回油經過2個單向閥直接回油。蓄能器起到應急及緩沖降低噪音的作用，溢流閥穩定系統壓力。

電控系統工作原理：臺面上下互鎖控制電路。按下SB2，常開KM1閉合，電磁閥左端接通，同時KM閉合，液壓泵電機運行，液壓缸上升，當碰到限位行程開關SQ2時，電機停止，電磁閥回至中位，上升指示燈滅。按下SB3，常開KM2閉合，電磁閥右端接通，同時KM閉合，液壓泵電機運行，液壓缸下降，當碰到限位行程開關SQ1時，電機停止，電磁閥復位，下降指示燈滅。SB1E為系統緊急制動開關，按下后，整個系統停止，電磁閥復位，臺面保持原來的位置不動。

以上是小編從技術角度為大家介紹升降舞臺設備，希望對大家的有所幫助，如果您需要了解更多升降機設備，歡迎來電咨詢0769-85169577。
